地埋式垃圾水平壓縮機由10大部分構成：基坑、垃圾箱壓縮體、出料門、邊舉升機構、液壓推料裝置、液壓系統、電氣系統、污水收集和排放系統、噴霧降塵系統、操作室（室外配置）。該產品便于城市生活垃圾的減量化、資源化、產業化和無害化，符合現代城市環保建設的需要，是城市街道、住宅小區生活垃圾收集和清運的理想產品。

 （1）工作穩定且環保。 ABB180地埋式臥式垃圾壓縮機是我公司根據《垃圾中轉站設備標準》（JB / 10855-2008）和本公司標準設計生產的。其目的是在類似設備中不阻塞垃圾，污水溢出和重味。針對升降搖晃，維護不便等典型問題，已經開發出技術含量更高，環保概念更強的新產品。

（2）多重壓縮功能。該產品的垃圾桶，壓縮推桿系統和提升系統安裝在地下坑中。垃圾桶的頂部經過特殊設計，帶有垃圾進料口（用戶可以單獨定制料斗的類型）；袋裝垃圾或手推車轉運垃圾可以從進料口扔到集塵箱中。由液壓缸驅動的壓縮推板系統安裝在垃圾箱中。當垃圾已滿或?qū)⒃O(shè)置好的垃圾倒入一定體積時，推板機構將被激活。垃圾被壓縮到設定位置并自動返回以騰出空間來填充垃圾。重復上述操作以完成垃圾的壓縮和垃圾箱的充滿。

（3）對接方便可靠。污水分流管網專門設置在垃圾箱中。在垃圾壓縮過程中，垃圾中的污水通過分流管網直接排入沉淀池，稀釋后排入城市污水處理管道。當垃圾在液壓缸的推動下被壓縮和運輸時，垃圾箱將自動升出地面并與轉運車對接。推板機構可操作，將垃圾推入車內，垃圾桶排出口伸入對接車，內徑約400mm，可防止大推時垃圾掉入地面。整個工作過程可以通過無線遙控操作來完成。

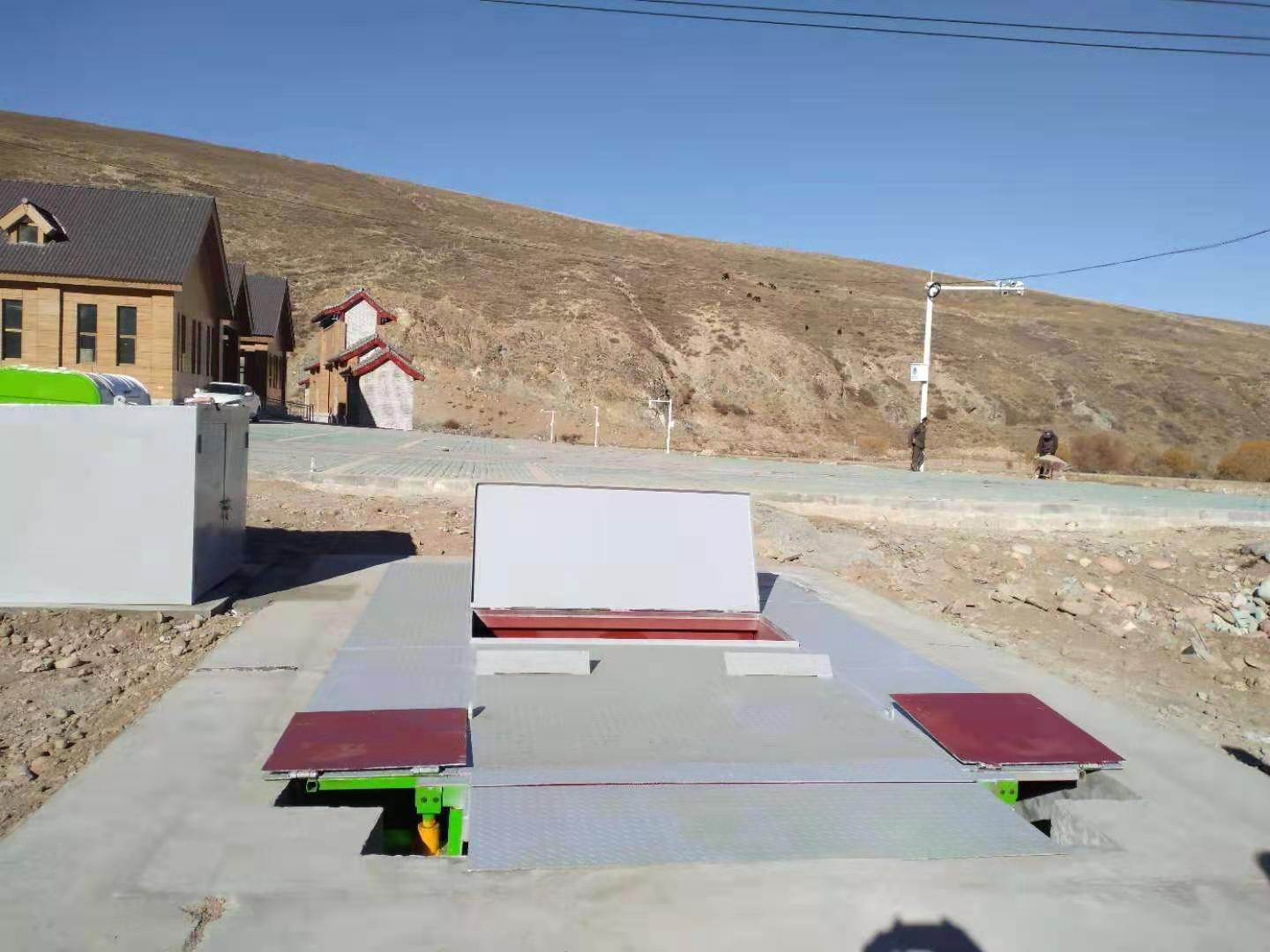

（4）外部環境優美。該設備無需在地面上建造其他建筑物，箱體全部埋在地下，外形美觀，可以與周圍環境很好地融合在一起。

（5）無線遙控操作。該設備可以使用完整的遙控器進行垃圾壓縮，箱子抬升，車輛停放等操作。操作員只需按一下有線遙控器即可完成所有操作，操作方便。

（6）垃圾壓縮率高。設備的**壓縮力可達到630KN，普通生活垃圾的壓縮比可達到3：1，可有效減少垃圾中的水分用于后續的垃圾填埋或焚燒處理。它可以有效地解決當前長途運輸和高貨運量的問題，提高垃圾車的搬運效率，降低運營成本。

（如下圖所示）

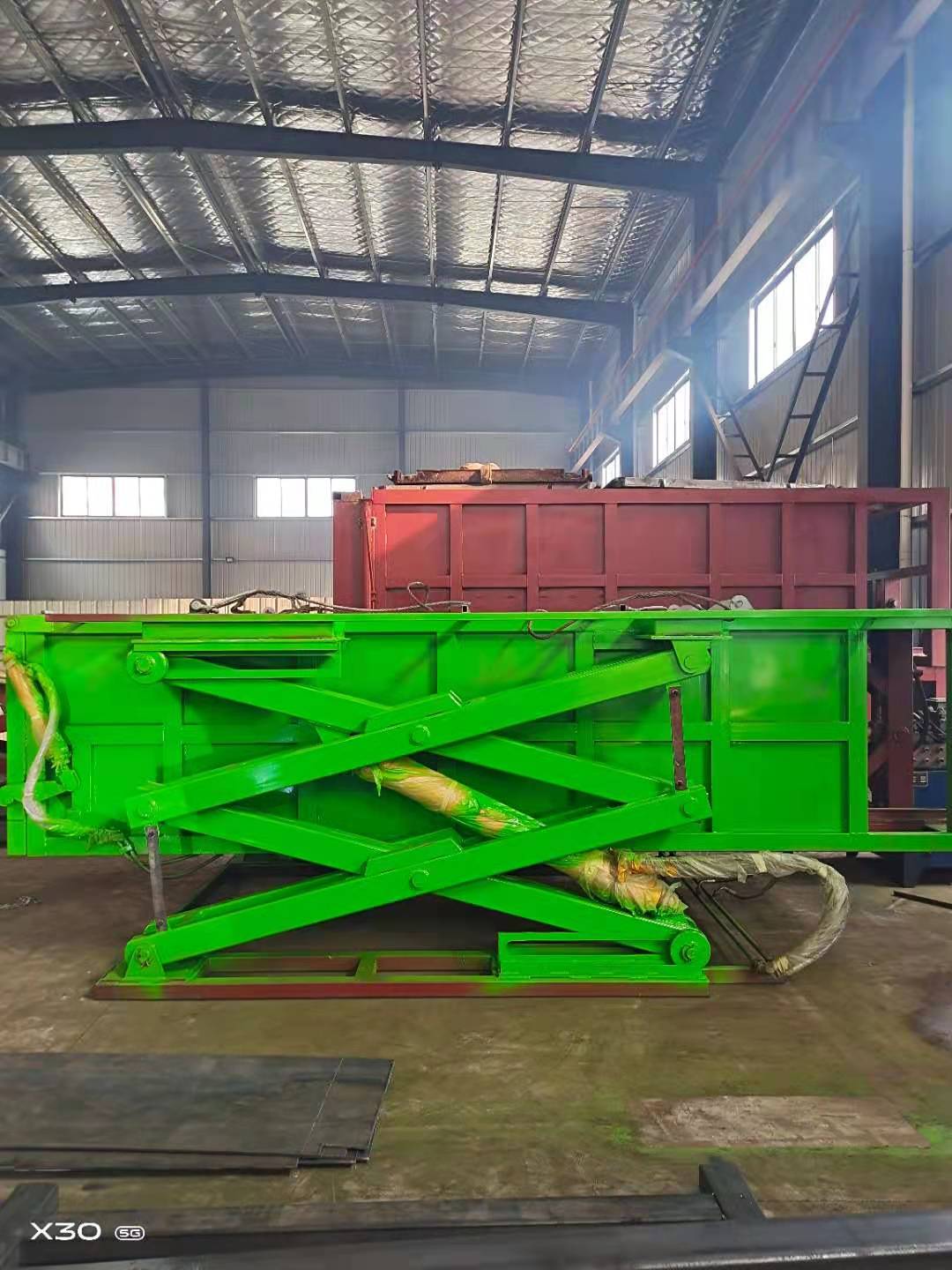

產品實物圖

 1）具有完整的機體和液壓壓縮裝置

（1）NBB280水平壓縮、自動升降、整體框架式結構。

（2）箱體結構采用全鋼封閉式、整體框架式結構,壓縮箱體底鋼為8mm側面鋼板8mm，表面噴丸處理，加強筋間隔600mm?；緣嚎s箱體采用整體壓型工藝,并作酸洗、鈍化和防腐處理，整體框架式結構箱體結構平均使用壽命為10年以上。

（3）舉升裝置結構采用的是剛性支撐與液壓舉升機構,由底部油缸邊支架頂升，支架材質采用高強度合金鋼Q345；并作酸洗、鈍化和防腐處理，舉升結構平均使用壽命為10年以上。

（4）壓縮板框采用焊接性能好、剛度強、防腐耐酸性能強的錳板（16MN）（10mm）焊接而成。并作酸洗、鈍化和防腐處理，壓頭結構使用壽命為10年。

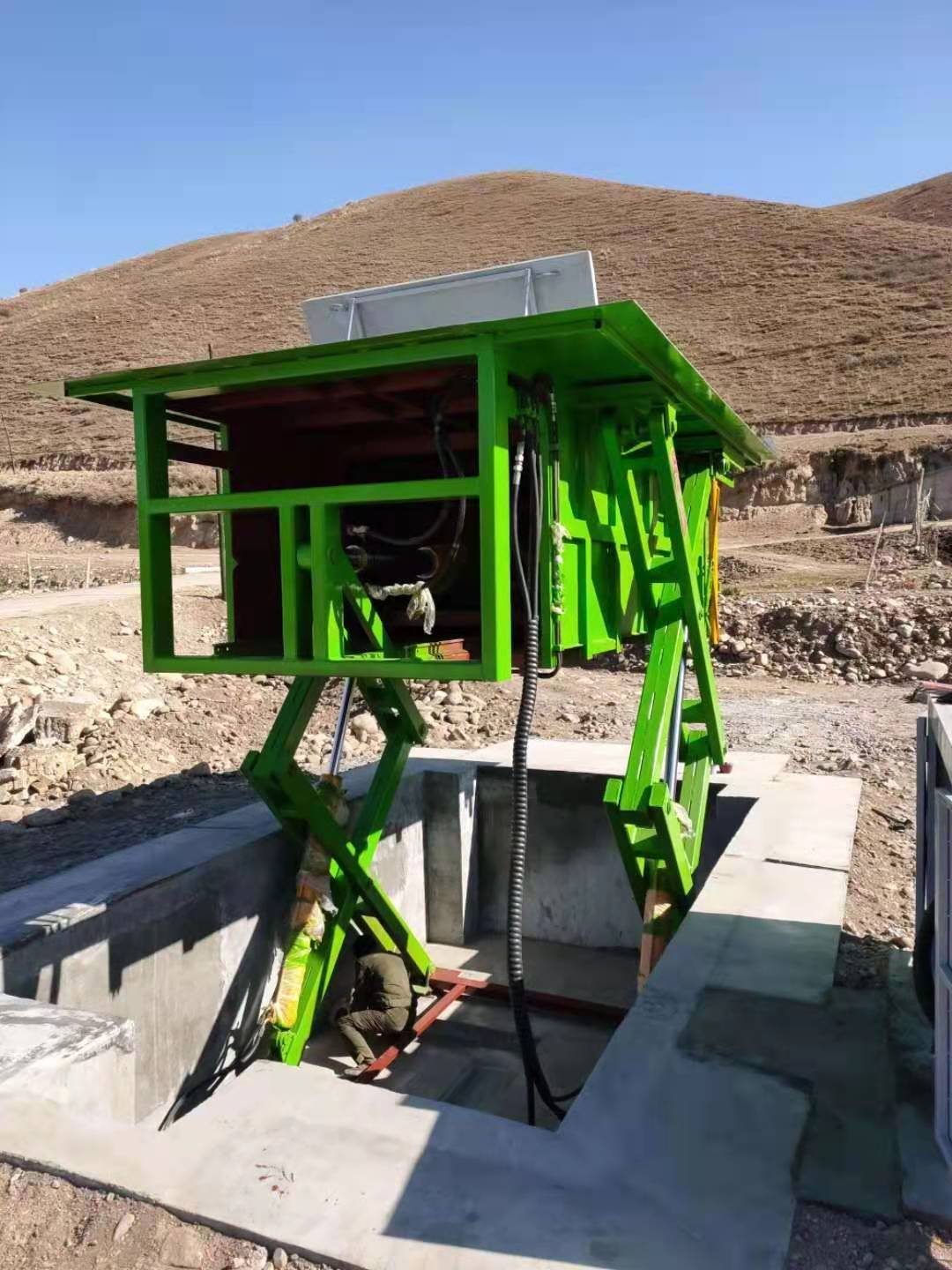

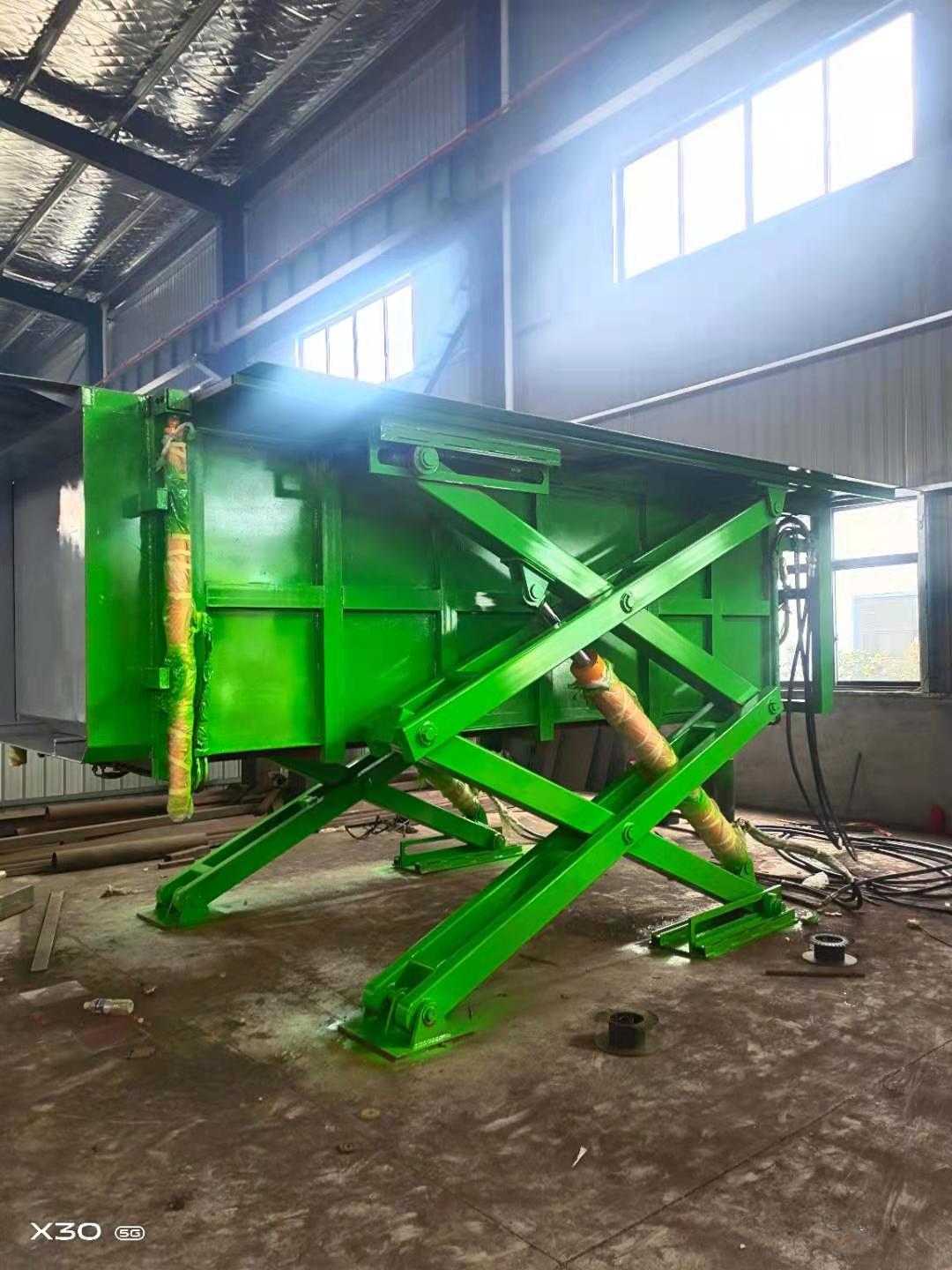

(8)箱體設備舉升高度：舉升后箱體底面與地面高度差≥1.40-1.50米（可以調節定位高度），如下圖所示。

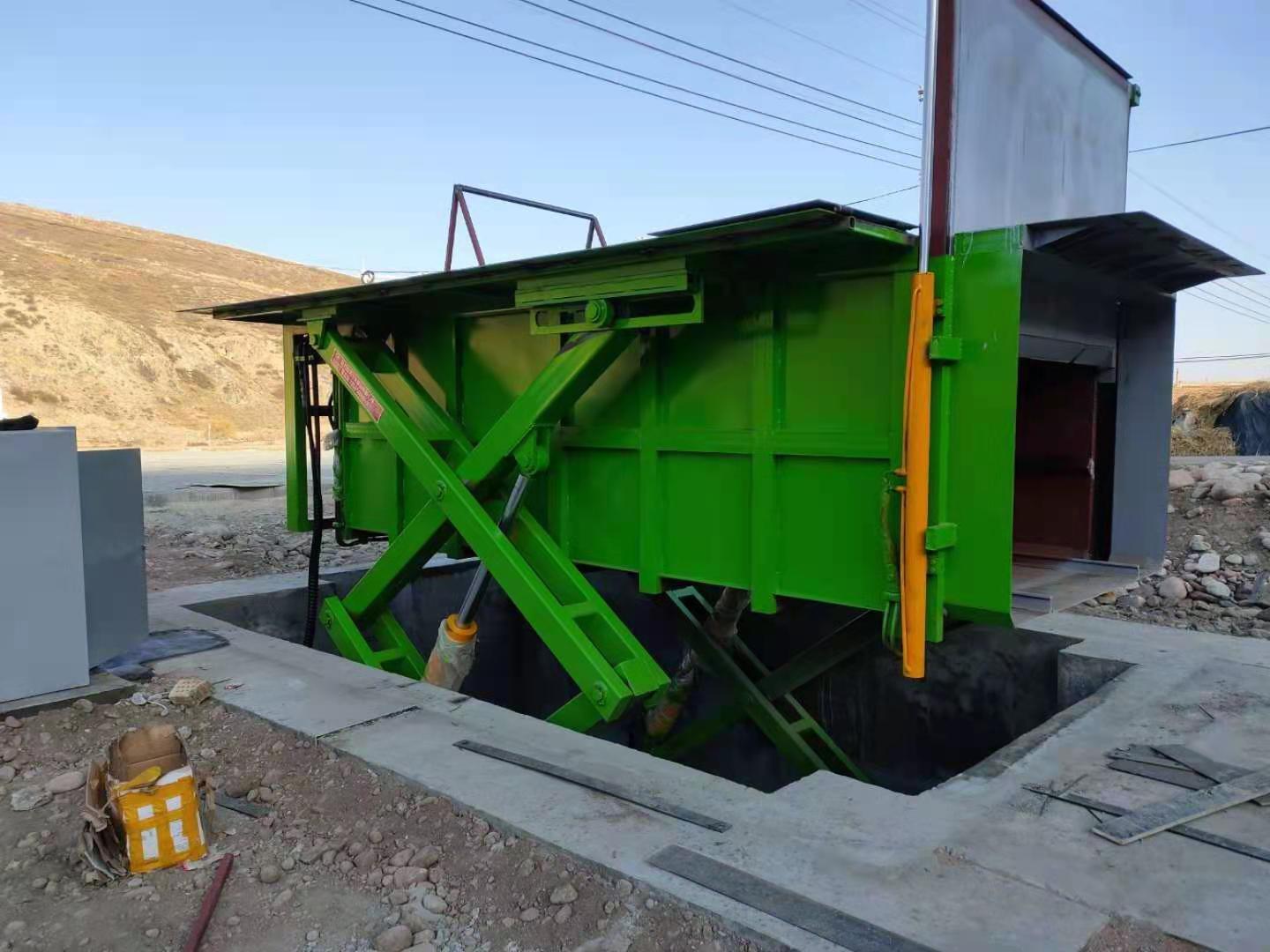

（5）上述1-4項的結構可從以下實物圖片看出和進行實物驗證。

（6）整個儲料、壓縮、排污全部在地下進行，出料時由液壓系統和邊支架舉升至垃圾轉運車輛對接，由液壓推塊推至轉運車箱體

2）排污系統能應對站址位置不同采取自排或者抽排形式的說明

（1）自排方式：當垃圾站建站位置高于城市地下排污管網，收集的污水經過濾污池直接排入地下排污管網，在濾污池后加裝止回閥，阻止地下污水管網或污水池中的污水向地坑倒灌,這種位置情況下應采用自排方式。

（2）抽排污式：當建站位置不能高于城市地下排污管網,就需采用采用抽排污式,此方式需在地坑內建集污井，在地面建濾污池，收集的污水達到集污井內潛污泵設定刻度后，由潛污泵抽入濾污池內，再由濾污池排入城市地下污水管網。

 3）在緊急情況下，有機械安全措施和液壓控制安全措施

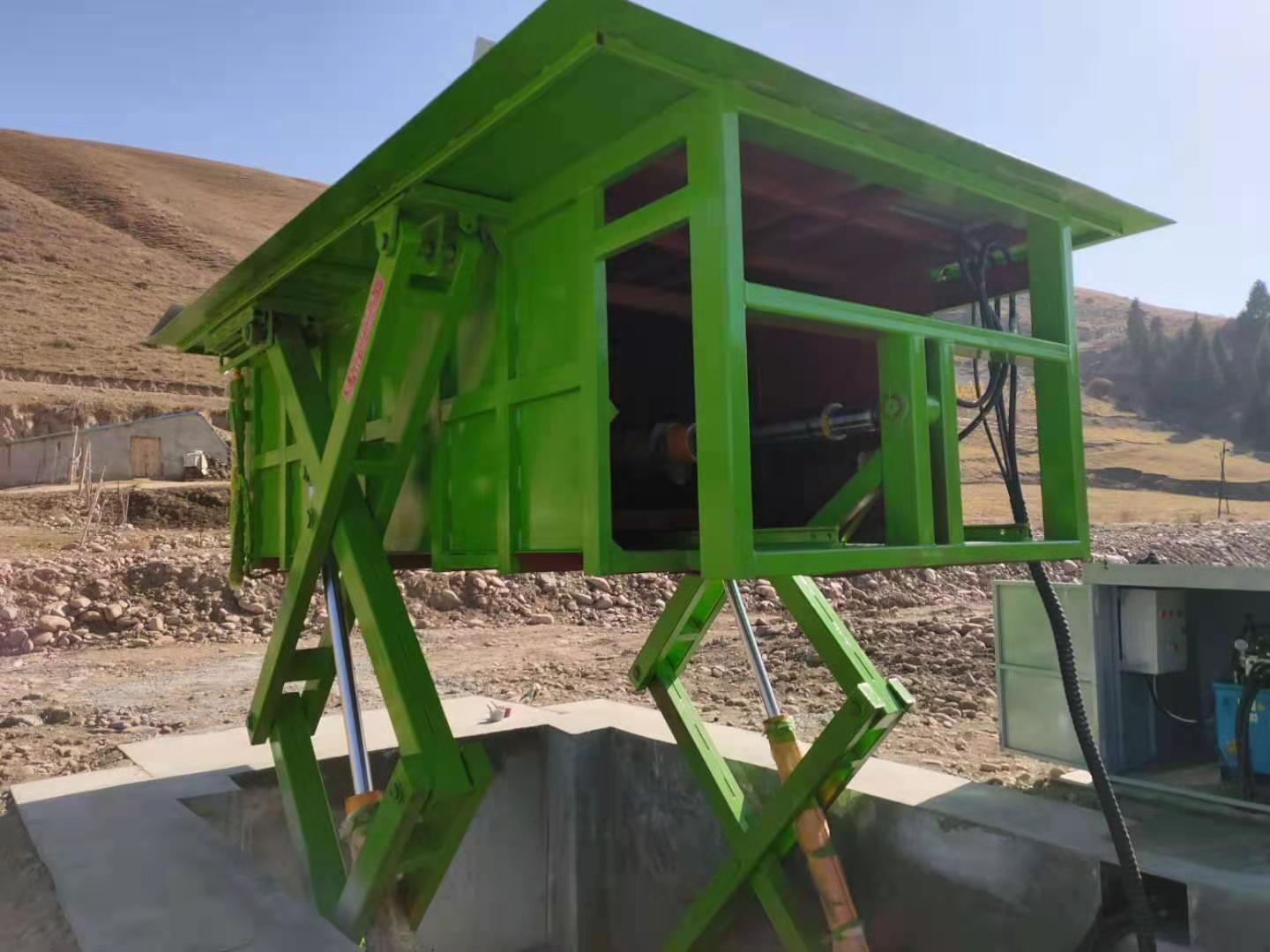

（1）機械安全措施是在設備的舉升機構上安裝防墜保險機構，并方便檢修和維護(如下圖示)。

（2）液壓控制安全措施：是在液壓控制系統加裝液壓開關。壓力防止設備高空墜落

機體設有隱形維修通道示意圖

   4）地埋式垃圾水平壓縮機需具備防水防電防潮措施

（1）NBB280縮機部件如遙控器、控制箱等級達到高防護等級IP67，具有較好的防塵防水性能。

（2）壓縮機控制柜裝有漏電斷路器和保護器。

（3）壓縮機外封板整體滿焊，地坑四周加置防散落倒灌臺階，確保降水無法滲漏和倒灌入地坑。

5）所有接觸垃圾的電氣管線、閥門等部件均應有防護處理

為避免與垃圾直接接觸，液壓管線卡使用高強度塑料管卡固定。所有的電氣管線，閥門等部件均不直接接觸垃圾，電氣管線均用黑色蛇皮管包好后和油管軟管用拖鏈固定保護，如下圖所示。

電氣管線、閥門等部件防護處理實物圖

6）關于液壓系統技術性能要求的說明

（1） 液壓系統元件

地埋式垃圾水平壓縮機所有的主要液壓元件采用可靠性高的國內外知名品牌產品，油缸總成為江蘇揚州正浩液壓油缸；主油泵為國內知名品牌（低噪音液壓泵，噪聲為66分貝）。

1)推塊壓縮油缸為三級油缸：**級缸徑180/160，**級缸150/125，第三極缸徑100/80，三級壓縮油缸總行程3500mm-4500mm.

2）舉升油缸：缸徑140/80，行程為1450；開門油缸：缸徑：63/45 程為1320mm，以保證液壓系統的質量穩定性和可靠性，防止因液壓元件質量問題而引起的液壓滲油現象。

（2）關于液壓油路控滲措施的技術說明：

a.根據主機的工作要求和工作環境,正確合理布置和安裝管路。

b.選用密封性好的知名液壓元件,減少管件等連接部位的數量,減少連接管件的有效途徑,對于所選用的元件及管件杜絕先天性泄漏。

c.根據液壓管路合理布置管道支架和支撐管夾間距,以防沖擊或振動,以免造成接頭松動漏油。

d.正確制定液壓裝置的裝配工藝文件,并嚴格按裝配工藝執行。

（3）液壓系統設計高效合理，連續工作油箱中的溫度不會過高,（＜70℃），避免液壓油高溫對液壓元件（油泵、油缸、電磁閥）的損害和使液壓密封元件老化引起滲油故障。措施如下：

a.系統設汁合理,減少壓力損失,在油泵啟動時其它工作停止,液壓油無壓力卸荷。

b.改進加大油箱尺寸,加大油箱散熱面積。

c.根據對液壓站工作環境溫度.正確選用液壓油類型（本設備選用長城卓力L-HM46號抗磨和耐高溫液壓油）。

d.經過對售出設備檢查,我公司設備液壓系統連續工作油箱中的溫度一般在45℃左右。

e.液壓閥組選用知名品牌臺灣世星，工作原理為單泵雙回路。

7）完整的電器（電液）控制、儀器、儀表及操作指示系統

控制系統有主控制系統（控制柜）和現場移動控制盒組成，并且移動線控制線長度能夠達到10米，如下圖所示

移動遙控制系統

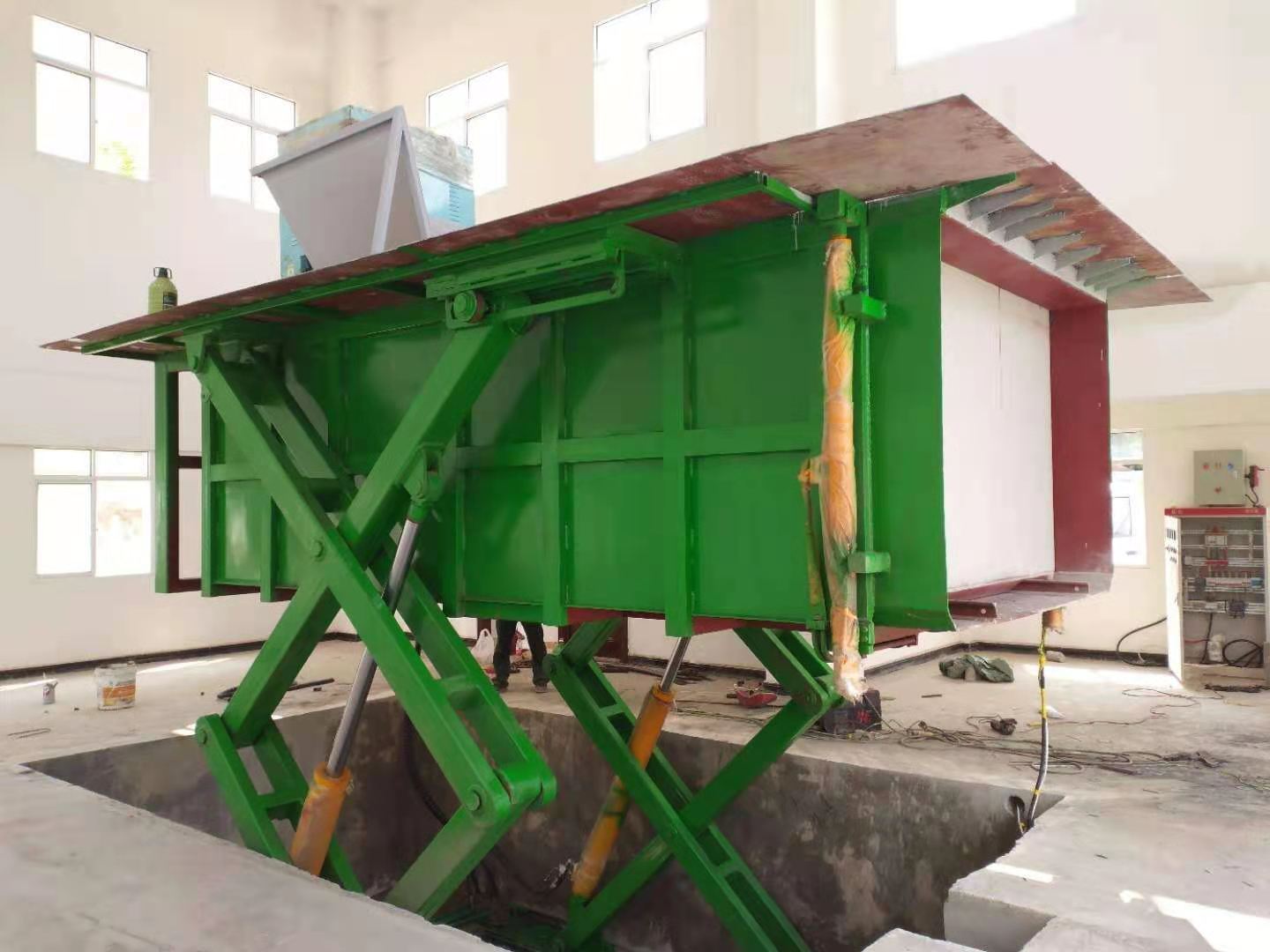

8）整體結構性能穩定，箱體底支架舉升平穩（雙層雙側剪叉舉升）

    儲料、壓縮、排污全部在地坑內進行，以減少污水及異味對環境的污染及對周邊人員的身體傷害，如下圖所示。

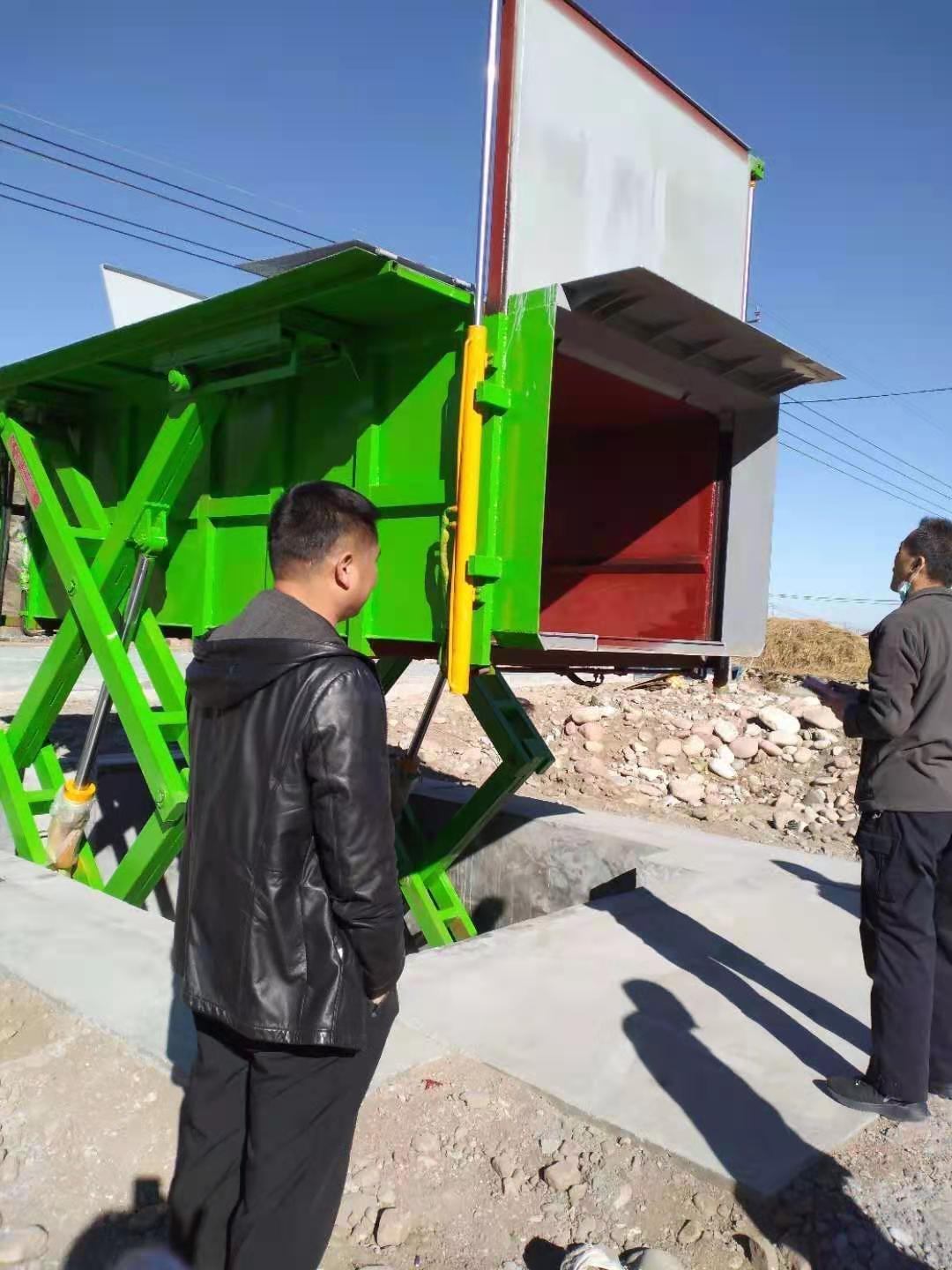

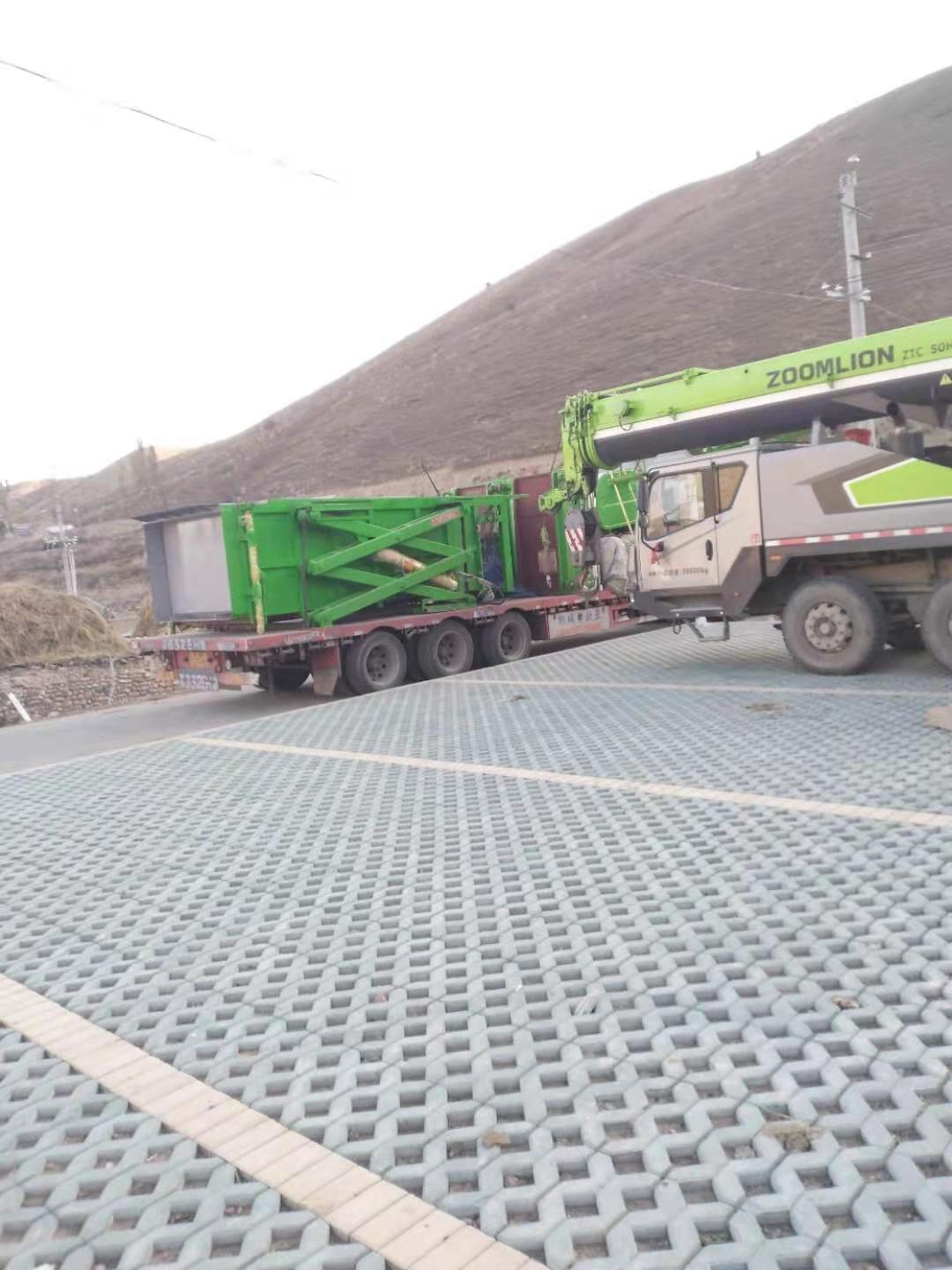

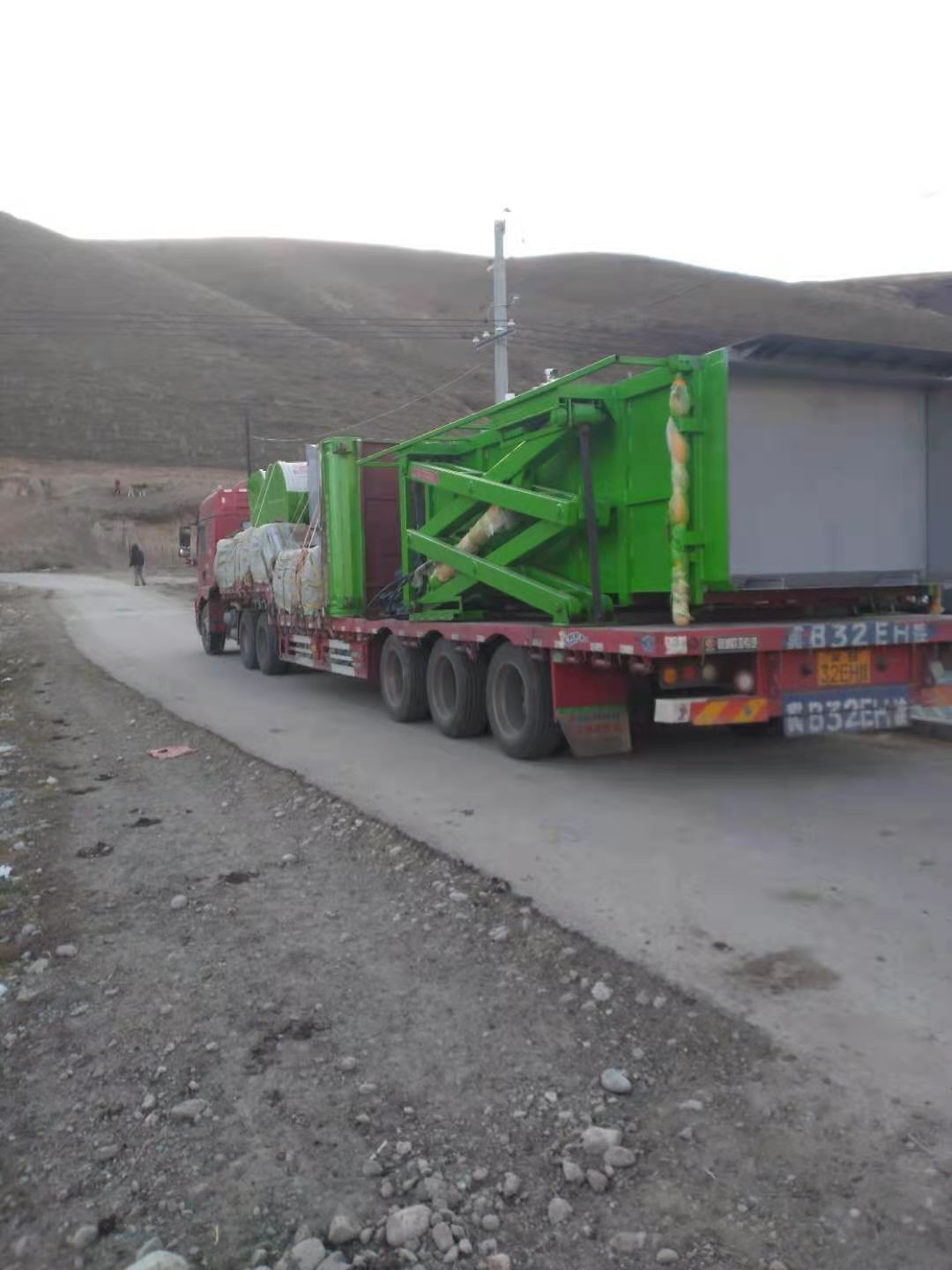

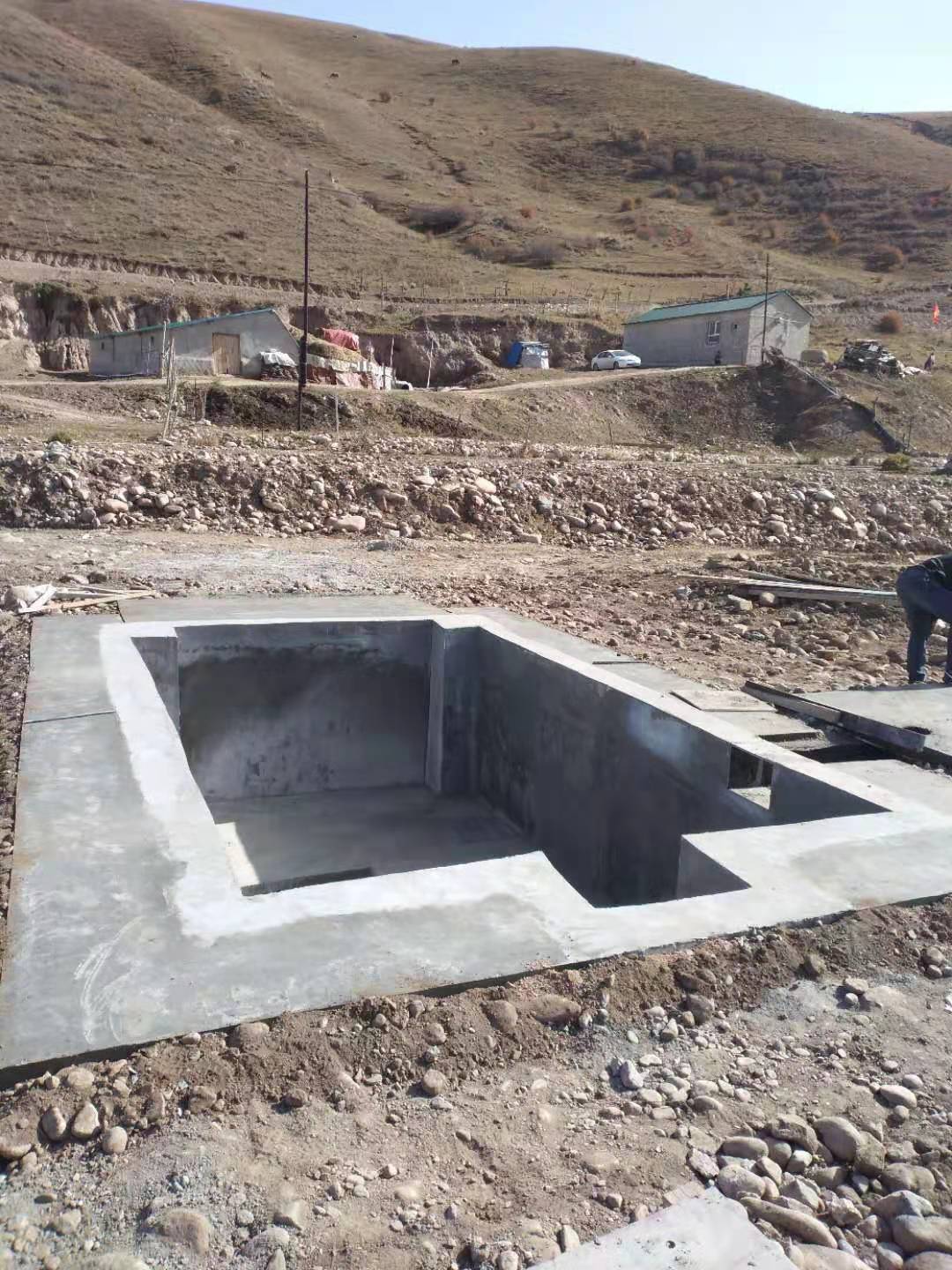

實物安裝使用現場效果

l

產品工藝流程

9）垃圾轉運流程圖

1、垃圾收集

2、垃圾壓縮

   3、箱體舉升

     4、垃圾出料與對接

     5、垃圾傾倒
