- 四柱四缸舉升水平壓縮站
- 產品簡介：
1）產品品牌：牛邦（NBB）。
2）產品的名稱：地埋四缸水平式壓縮機
3）產品型號規格：NBB280—10，NBB——牛邦牌垃圾壓縮機；280——產品系列號；10—垃圾箱的容積為10-20立方米。
4）產品簡介
地埋四缸水平式壓縮機由10大部分構成：基坑、垃圾箱壓縮體、出料門、四缸四柱舉升機構、液壓推料裝置、液壓系統、電氣系統、排放系統。該產品便于城市生活垃圾的減量化、資源化、產業化和無害化，符合現代城市環保建設的需要，是城市街道、住宅小區生活垃圾收集和清運的理想產品。
（1）工作穩定環保。NBB280-10地埋式垃圾水平壓縮機是本公司按照《垃圾轉運站設備標準》（JB/10855-2008）和本公司標準而設計生產的，針對同類設備中垃圾不成塊、污水外溢、異味較重、舉升晃動、維修保養不便等典型問題而開發出的科技含量更高、環保理念更強的新型產品。
（2）多次壓縮功能。該產品的垃圾箱、壓縮推板系統和升降系統等安裝于地下坑槽內，垃圾箱的頂部專門設計有垃圾投料口,袋裝垃圾或小車轉運垃圾都可從投料口投進受圾箱體內；在垃圾箱內安裝有由液壓缸驅動的壓縮推板系統，當垃圾裝滿或達到設定的垃圾投入到一定體積后，啟動推板機構，將垃圾壓縮到設定位置并返回，以騰出空間再裝垃圾，重復上述動作即可完成垃圾的壓縮和垃圾箱的壓滿。
（3）對接方便可靠。在垃圾壓縮的過程中，垃圾中的污水經導流管網直接排入沉淀池、經稀釋后再排入城市污水處理管道。垃圾壓縮后清運時，在液壓缸的驅動下，垃圾箱自動升出地面與轉運汽車對接，操作推板機構可將垃圾推裝入汽車貨箱中，并且垃圾箱出料口伸入對接車內400mm左右，可防止大推進的過程中垃圾落入地面。整個工作過程可用有線控制來操縱或無線遙控操作完成。
（4）外部環境美觀。該設備地面可以不建設其他建筑物，箱體全部沉埋于地下，外形美觀，可很好的與周遍環境融為一體。
（5）手動/遙控操作。該設備采用了先進的日本元器件，對垃圾壓縮、箱體升降、車輛對接等可采用遙控完成，操作人員只需按動有線遙控器即可完成所有動作，操作方便。也可以執行手動控制。
（6）垃圾壓縮率高。設備壓縮力**可達到650KN，普通生活垃圾壓縮比可達3：1，并可有效減少垃圾內水份，以便進行后續填埋或焚燒處理。可有效解決當前距離遠、車輛運費高的難題，提高了垃圾車的運載效率，降低運營成本。
（7）性能特點介紹
序號 | 內容 | 產品特點 | |
結構特點 | 性能特點 | ||
1 | 機械 部分 | 1、全鋼封閉、整體框架式箱（機）體結構 2、剛性支撐與四柱四缸液壓舉升機構 3、出料門垂直升降機構
4、四軌道推壓機構 | 1、在推壓時幾何變形量更小、導向可靠，強度好、使用壽命長 2、升降平穩、無偏斜。 4、出料與車輛對接時垃圾塊不易散落 5、推壓頭運行平穩震動小 |
2 |
液壓 系統
| 1、國內知名高端品牌泵、閥 2、進口密封件 3、國內知名品牌無錫億恒油缸 | 1、質量穩定可靠、使用壽命長 2、確保兩年內不滲油 3、運行精度高、運行平穩 4、液壓安全，穩定，實用. |
3 |
電控 系統
|
1、日本元器件 2、醒目的儀器、儀表及操作系統 3、特設緊急停止按鈕和誤動作鎖止功能。
| 1、質量穩定可靠.50米之內遙控操作。 2、質量穩定可靠、使用壽命長 3、操作簡單便捷、好識別、易掌握 4、限位準確，異常情況下、保證人身和設備安全 |
4 | 排污 系統 |
1、壓縮箱內設污水導流管網，獨立污水井 2、污水經導流管網直接排入地坑污水溝流入沉淀池、經稀釋后再排入污水處理管網
| 1、地坑干凈、壓縮時無污水外溢 2、異味較少 3、防止地下污水管網和沉淀池的污水回流
|
內 容 | 單位 | 產品型號 |
NBB280-10 | ||
設備形式 | / | 地埋四缸水平式 |
壓縮形式 | / | 水平壓縮 |
操作方式 | / | 面板操作+遙控操作 |
驅動方式 | / | 電機液壓驅動 |
日處理能力 | t/d | 80～100 |
**壓縮力 | kN | 650 |
箱體容積 | m3 | 10 |
設備外形尺寸 （長×寬×高） | t | 7400×2600×5500 |
箱體有效尺寸 （長×寬×高） | mm | 4000×1820×1450 |
投料口尺寸 （長×寬） | mm | 800×1820 |
液壓系統理論壓力 | MPa | 21 |
**頂升高度 | mm | 3100 |
設備**壓縮力 | T | 65 |
電機功率 | KW | 15 |
液壓方式 | / | 電機液壓驅動 |
垃圾壓縮比 | / | 3:1 |
垃圾壓縮密度 | t/m3 | ≥0.75 |
電源 | V/HZ | 380V/50HZ |
控制方式 | / | 手動控制/遙控操作 |
箱體升降形式 | / | 四柱/四油缸頂升 |
水源 | / | 城市生活用水 |
排污系統 | / | 沉淀池、城市污水管網 |
設備重量 | t | 10 |
排污泵電機功率(選配） | KW | 1.1 KW |
與車輛對接高度 | m | 1.45～1.50 |
油泵噪聲 | dB | ≤65 dB |
（如下圖所示）

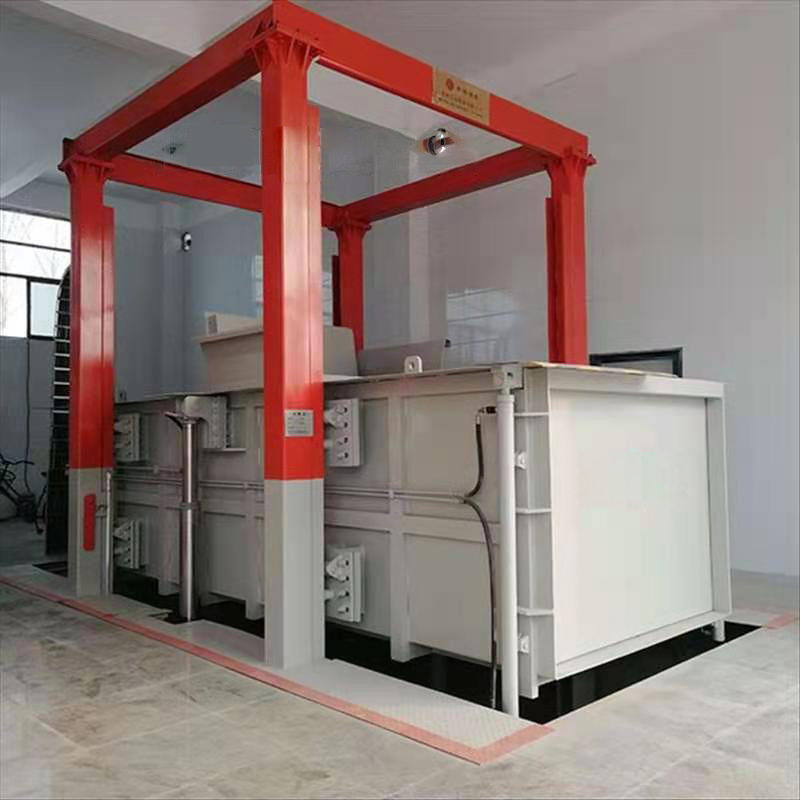

產品實物圖
1）具有完整的機體和液壓壓縮裝置
（1）NBB280地埋四缸水平式壓縮機為地埋式、水平壓縮、四柱升降、整體框架式結構，所以結構件表面經預處理噴涂高防銹底漆。
（2）箱體結構采用全鋼封閉式、整體框架式結構,壓縮箱體鋼板為16Mn,底面鋼板厚度10mm、側面和頂面鋼板8mm，表面噴丸處理，加強筋間隔500mm，箱體容積大于10m3，垃圾站壓縮箱體采用整體壓型工藝,并作酸洗、鈍化和防腐處理，整體框架式結構箱體結構平均使用壽命為10年以上。
（3）舉升裝置結構采用的是剛性支撐與液壓舉升機構,由底部油缸四柱導向架頂升，四柱矩形管（200x200x8)材質采用高強度合金鋼Q345；并作酸洗、鈍化和防腐處理，舉升結構平均使用壽命為10年以上。
（4）壓縮板框采用焊接性能好、剛度強、防腐耐酸性能強的錳板（16MN）（8mm）焊接而成。并作酸洗、鈍化和防腐處理，壓頭結構使用壽命為11年。
（5）我公司的壓縮推板為整體式全框架防垃圾垮塌結構壓縮比為3:1，額定壓縮力800KN，壓實密度大于0.75t/m3。
（7）噴霧除臭/降塵系統、地坑箱體沖洗裝置、污水排放系統相關技術參數表如下：
名稱 | 壓力 | 流量 | 電源 | 功率 |
噴霧除臭/降塵系統（選配） | 0.3MPａ | 6L/min | 220V | 0.1KW |
高壓沖洗機（選配） | 6 MPａ | 15L/min | 220V | 1.3KW |
污水排放泵（選配） | 排污 | 8m3/h | 220V | 0.75KW |
(8)箱體設備舉升高度：舉升后箱體底面與地面高度差≥1.45-1.65米（可以調節定位高度），如下圖所示。
箱體設備舉升高度
2）完整及完善、有效的污水收集導排系統說明和圖示
（1）在壓縮箱體內特設污水導排管網，以保證污水的集中排放，保持地坑干凈，避免設備的腐蝕，延長設備的使用壽命。
（2）垃圾箱左右及底部四軌道式壓縮板運行機構。
（3）完善、有效的污水導排系統流程示意圖。
（4）上述1-4項的結構可從以下實物圖片看出和進行實物驗證。
（5）整個儲料、壓縮、排污全部在地下進行，出料時由液壓系統和四缸四柱架舉升至垃圾轉運車輛對接，由液壓推塊推至轉運車箱體內。
完善、有效的污水收集導排系統流程示意
四軌道式壓縮推板運行機構圖
